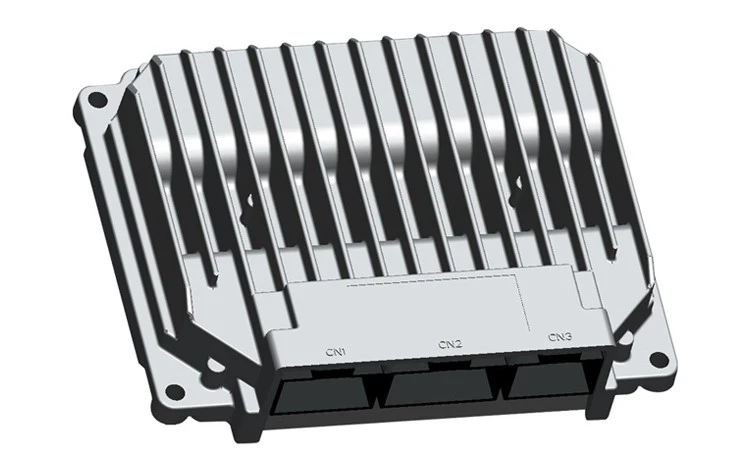

Módulo de control de carrocería IM228: gestión centralizada para electrónica de vehículos
Salidas de potencia versátiles
Multi - Control de potencia de nivel:
2x 12a, 13x 9a, 6x 4a, 2x 2a, 6x 1a salidas (reverso - protegido)
1x 4a bajo - potencia de potencia lateral, 1x 12V, 1x 5V suministro para sensores y módulos
Aplicación: poderes de iluminación exterior (faros, señales de giro), sistemas interiores (luz doméstica, calentadores de asientos) y accesorios (limpiaparabrisas, bocinas).
Canales de entrada robustos
Entradas digitales:
2x High - lado, 12x bajo - lado, 2x entradas digitales flotantes para señales de interruptor (bloqueos de puerta, controles de ventana)
Entradas analógicas: canales de AI 8x (rango de 0–500Ω) para sensores de nivel de combustible, temperatura y presión
Entradas de pulso: canales 2x para el seguimiento de RPM (0–10kHz) y velocidad del vehículo (0–5kHz).
Especificaciones técnicas: confiabilidad en cualquier entorno
Resiliencia ambiental
Rango de temperatura:
Operativo: -30 grados a +70 grado
Almacenamiento: -40 grados a +85 Grado
Resistencia a la humedad: resistir 55 grados /93% y 25 grados /97% de humedad sin degradación del rendimiento
Protección eléctrica y eficiencia
Fuente de alimentación: 12V - 32V compatible con protección contra:
Cortocircuitos (tierra/potencia)
Polaridad inversa
Consumo de energía: menor o igual a 180 W operacional,<2mA sleep current for battery preservation
Cumplimiento de EMC/EMI
Cumple con los estándares para:
Interferencia realizada (BCI)
Interferencia electromagnética de la línea de potencia/señal
Emisión de radiación (CISPR 25 Clase 4)
Descarga electrostática
Diseño mecánico: durabilidad para uso automotriz
Carcasa de aluminio fundido: con clasificación IP54 para resistencia a las salpicaduras y disipación de calor óptima;
Vibración/resistencia al choque: soporta 50 g de vibración y 1000 g de choque para aplicaciones pesadas - de servicio;
Conectividad confiable: usa conectores automotrices Tyco para cableado seguro y largo - duradero.
Aplicaciones del vehículo: control del cuerpo optimizado
Gestión del sistema de iluminación
Controla la iluminación exterior (faros, lámparas antiniebla, luces traseras) e interiores (iluminación del panel de instrumentos), incluido el brillo adaptativo y la detección de fallas.
Funciones de accesorios y seguridad
Administra reguladores de ventanas, cerraduras de puerta eléctrica, espejos y sistemas de limpiaparabrisas;
Se integra con características de seguridad como bloqueo central y anti - alarmas de robo.
Integración de datos
Can Bus para comunicarse con grupos de instrumentos y sistemas de tren motriz;
El protocolo CANPEN personalizado admite actualizaciones de OTA para la optimización de software.
Excelencia en la fabricación: calidad asegurada
Controles de producción rigurosos
Pruebas 100% funcionales para:
Estabilidad de salida de potencia;
Integridad de la señal;
Rendimiento térmico.
Automotive - Surcación de componentes de grado (por ejemplo, conectores TYCO, High - condensadores de confiabilidad).
Apoyo e integración
Colaboración OEM
Proporciona documentación técnica y SDK para el desarrollo de protocolo personalizado;
Ofrece soporte de ingeniería de aplicaciones para la integración del sistema.
Optimizar las funciones del cuerpo del vehículo con un control confiable
Nuestro módulo de control de carrocería IM228 simplifica la gestión electrónica del vehículo, combinando un rendimiento robusto con conectividad versátil. Ideal para automóviles de pasajeros, vehículos comerciales y aplicaciones especializadas, garantiza una operación perfecta de sistemas corporales - respaldados por pruebas rigurosas e ingeniería de grado automotriz -.
Contáctenos hoy para explorar cómo este módulo puede mejorar la funcionalidad y confiabilidad de su vehículo - diseñada para la eficiencia, creada para la durabilidad.
