Cable de datos de alta velocidad
Cables de datos de alta velocidad: habilitando la conectividad en el vehículo de próxima generación para los OEM

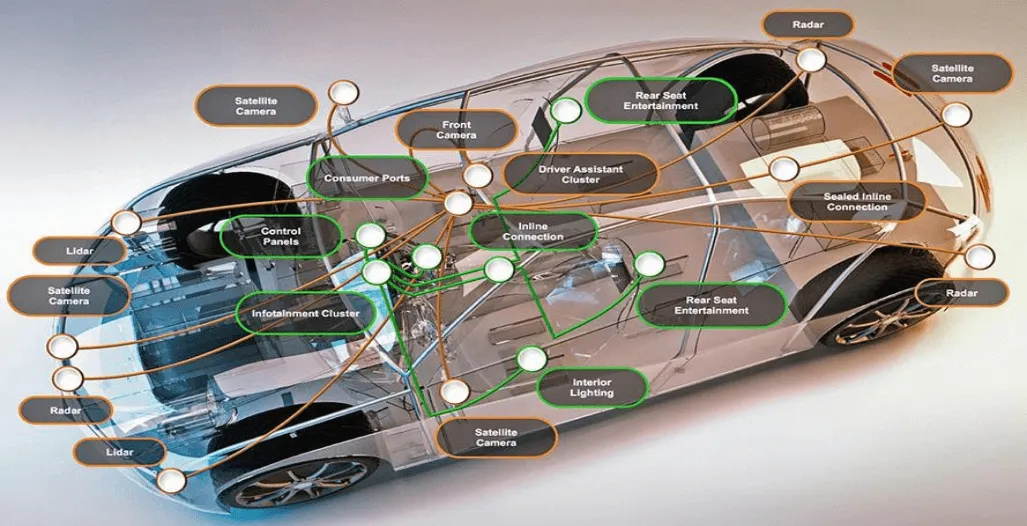

Para los OEM, los cables de datos de alta velocidad sirven como el "centro nervioso" de la conectividad en el vehículo. Estos cables, incluidos los cables HSD y los cables de transmisión de datos de alta velocidad, la comunicación perfecta entre los sistemas críticos: desde el entretenimiento de audio/video y la navegación hasta los sistemas avanzados de asistencia del conductor (ADAS) y los sistemas de visión envolvente de 360 grados. A diferencia de las soluciones de propósito general, nuestros productos están diseñados para la integración directa en la arquitectura de su vehículo, lo que respalda los flujos de datos de alto bitrato de hasta 28 Gbps, al tiempo que resisten las tensiones mecánicas duras y la interferencia electromagnética del entorno automotriz.
Servicios personalizados para arquitecturas de vehículos únicas
Cada programa de vehículos tiene requisitos distintos. Nuestros cables HSD y cables de transmisión de datos de alta velocidad ofrecen personalización de extremo a extremo:
Personalización de longitud:
Desde enlaces cortos compactos dentro de un solo módulo hasta cableado de larga distancia en todo el vehículo, coincidimos con sus especificaciones dimensionales con precisión.
Compatibilidad del conector:
Apoyamos la integración con las marcas líderes de la industria (por ejemplo, Rosenberger, Luxshare), asegurando una alineación perfecta con su ecosistema de hardware.
Optimización estructural:
Colabore con nuestros ingenieros para refinar el blindaje, las configuraciones de Pinout y los diseños mecánicos para casos de uso como cámaras ADAS y centros de información y entretenimiento.
Productos principales
Como socio confiable de OEM, entendemos el papel crítico que juegan los cables de datos de alta velocidad en la construcción de vehículos inteligentes y conectados. Nuestros cables HSD de cartera de productos (cables de datos de alta velocidad), cables de transmisión de datos de alta velocidad y variantes especializadas de sus vehículos satisfacen las demandas modernas de los usuarios al tiempo que racionalizan los procesos de producción.
Cable de Ethernet automotriz (serie H-MTD®)
Enfoque central:Una solución de conectividad modular de alto ancho de banda para Ethernet en el vehículo.
Lo más destacado técnico:
El diseño diferencial completamente blindado de 360 grados admite un rango de frecuencia de 20 GHz y tasas de transmisión de 28 Gbps, con resistencia a la interferencia para soportar el entorno electromagnético complejo dentro de los vehículos.
Las carcasas de plástico de alta resistencia automotriz aseguran una confiabilidad mecánica al tiempo que reducen el tamaño, y cumplen con las pruebas de vibración y temperatura de grado automotriz.
Una arquitectura modular permite la expansión flexible, la compatibilidad con múltiples protocolos Ethernet en el vehículo (100Base-T1/1000Base-T1/Multi-Gigabit) y compatibilidad hacia atrás con USB 3.1 Gen 2.
Valor OEM:
Ofrece conectividad previa a la instalación "plug-and-play" para dispositivos de alto ancho de banda (por ejemplo, cámaras 4K, controladores de dominio de conducción autónomo, LiDAR), reduciendo el espacio de instalación en más del 30% y acelerando la producción en masa de funciones de conducción inteligentes.
Conectores y cables de la serie HFM
Enfoque central:Soluciones de conexión coaxial miniaturizadas de alta frecuencia de próxima generación.
Lo más destacado técnico:
La cobertura de frecuencia se extiende a 20 GHz, con tasas de transmisión que alcanzan 28 Gbps, abordando futuras necesidades de alta frecuencia para video 5G, V2X y 4K en vehículos.
80% más pequeño que los conectores Fakra tradicionales, lo que permite la integración de más componentes (p. Ej., Múltiples antenas, sensores) en espacios de instalación restringidos.
Un diseño modular admite la transmisión híbrida de "señal + potencia", reduciendo la complejidad del arnés de cableado y el peso del vehículo.
Valor OEM:
Adecuado para aplicaciones como cámaras 4K, paneles inteligentes y control remoto móvil, reduce los costos generales en más del 20% (mediante ahorros de espacio y eficiencia de instalación mejorada), lo que respalda la actualización "liviana + inteligente" de modelos de vehículos.
Conectores y cables de la serie HSD (datos de alta velocidad)
Enfoque central:Portador esencial para la transmisión de datos de alta tasa de bits en electrónica automotriz.
Lo más destacado técnico:
Optimizado para protocolos que incluyen cámaras LVD (señalización diferencial de bajo voltaje), USB 3.0 e IEEE 1394, admite velocidades de transmisión estables de 1 Gbps +.
Su diseño de protección suprime la interferencia EMI en el vehículo, asegurando la integridad de la señal para las cámaras ADAS y los sistemas de entretenimiento digital.
Compatible con escenarios de expansión no automotriz (p. Ej., Redes simétricas digitales, estaciones base inalámbricas), permite la adaptabilidad de la industria cruzada.
Valor OEM:
Como un componente central de la "carretera de datos" en el vehículo, permite la integración frontal de las características inteligentes de la cabina y las ADAS, reduciendo la pérdida de paquetes de señal en más del 50% y mejora la consistencia de la experiencia del usuario.
Conectores y cables de la serie Fakra
Enfoque central:Interfaces estandarizadas para aplicaciones de RF de alta frecuencia en el vehículo.
Lo más destacado técnico:
Definido por el grupo de expertos automotrices alemanes (Fachkreis Automobile), sirve como estándar de la industria para la conectividad de radiofrecuencia (RF) en el vehículo (RF).
Cubre aplicaciones de alta frecuencia (p. Ej., Radio FM/AM, navegación GPS, Bluetooth en el automóvil, entrada remota sin llave), que admite una transmisión estable de hasta 2.5 GHz.
Su estructura mecánica Snap-On y diseño impermeable (IP67 clasificado en modelos seleccionados) instalación de traje en diversos entornos, incluidas antenas exteriores y módulos de comunicación en la cabina.
Valor OEM:
Esta interfaz estandarizada reduce los costos de coordinación de la cadena de suministro, garantiza la consistencia previa a la instalación y la confiabilidad de las funciones de RF (por ejemplo, automóvil conectado, posicionamiento por satélite) y acorta los ciclos de certificación del vehículo.
Cables de la serie HSL (enlace de alta velocidad)
Enfoque central:Una solución flexible para la transmisión de datos de alta velocidad en automóviles de pasajeros.
Lo más destacado técnico:
Admite 1 GBPS tasas de transmisión y es compatible con múltiples protocolos, incluidos USB 2.0, LVD y GVIF (interfaz digital del vehículo de Sony).
Ofrece dos ángulos de montaje (90 grados /180 grados) y cuatro posiciones clave para la prevención de errores, abordando los desafíos de cableado en cabañas con "espacio limitado y dispositivos múltiples".
Cumple con los estándares ambientales de ROHS, cumpliendo con los requisitos de cumplimiento de los mercados globales principales.
Valor OEM:
Ofrece conexiones flexibles con montura frontal a prueba de errores para dispositivos (por ejemplo, pantallas de control central, pantallas de entretenimiento trasero, cámaras en el vehículo), aumentando la eficiencia del ensamblaje de la línea de producción en más del 40% y reduciendo las tasas de falla posterior a la venta.
Serie de cable USB
Enfoque central:Una solución estable y eficiente para la conectividad USB en el vehículo.
Lo más destacado técnico:
Compatible con el protocolo USB 2.0, es compatible con 1 GBPS de transferencia de transferencia, abordando las necesidades de los usuarios de alta frecuencia, como la conectividad del teléfono móvil y la transferencia de datos de la unidad flash USB.
Utiliza cables blindados de grado automotriz para suprimir la interferencia de la fuente de alimentación del vehículo y garantizar la transmisión de datos estable.
Admite longitudes personalizadas y conectores de marca (por ejemplo, Rosenberger, Luxshare) para que coincida con los diseños interiores de diferentes modelos de vehículos.
Valor OEM:
Como la "última milla" de la interacción del usuario, estos cables se pueden personalizar para escenarios de instalación (por ejemplo, consolas centrales, reposabrazos), mejorando la diferenciación de la marca al tiempo que cumple con los requisitos de confiabilidad de grado automotriz.
Como su socio confiable de piezas OEM, entendemos el impacto crítico de la calidad previa al cable de datos de alta velocidad en el rendimiento del vehículo. Nuestra fábrica aprovecha la automatización de procesos de vanguardia, las capacidades de prueba de laboratorio y un sistema de personalización flexible para proporcionar un soporte confiable para los ciclos de vida enteros de sus vehículos, desde el prototipo hasta la producción en masa. Esto garantiza que los productos básicos como los cables HSD y los cables de transferencia de datos de alta velocidad cumplan con los estrictos estándares automotrices mientras se adaptan a sus rápidas necesidades de iteración.
01
Alta calidad
Con una precisión de inspección de ensamblaje de 0.02 mm, la integridad de la señal de los cables de alta velocidad (p. Ej., H-MTD/FAKRA) cumple con los estándares de grado automotriz.
02
Equipo avanzado
La confiabilidad del ciclo de vida de 15 años, verificada a través de pruebas de laboratorio de terceros en entornos extremos, garantiza la compatibilidad en todo el ciclo de vida del vehículo.
03
Equipo profesional
Con una capacidad de producción diaria de 4.000 cables HSD, la línea de producción automatizada segmentada garantiza la entrega de masa estable para los requisitos de preinstalación.
04
Servicio personalizado
Un cambio de línea de producción de 30 minutos permite una respuesta flexible a las necesidades de OEM, desde la producción piloto de lotes pequeños hasta la producción en masa a gran escala para programas de múltiples modelos.
Capacidades de proceso: las líneas de producción automatizadas aseguran una producción constante de cable de datos de alta velocidad
Para productos de grado automotriz como cables de datos de alta velocidad, la "estabilidad de producción en masa" es primordial. Nuestra fábrica ha construido tres matrices de línea de producción automatizadas para productos como cables HSD, H-MTD y Fakra, adaptándose completamente a las necesidades de instalación frontal, desde la cobertura del proceso hasta la eficiencia de producción:
Línea de producción automatizada segmentada de HSD: capacidad de equilibrio y flexibilidad
Etapa de preprocesamiento: las máquinas automatizadas de HSD completan todo el proceso de "eliminación de la chaqueta, trenzado, plegamiento de trenzas, corte de aluminio y eliminación de aluminio", procesando 400 unidades por hora (para ambos extremos) y logrando una capacidad de producción diaria de 4,000 líneas. La combinación de brazos robóticos e inspección visual garantiza una estabilidad de rendimiento de más del 99.5% para procesos delicados como el corte de aluminio y el plegamiento de trenzas.
Etapa posterior al ensamblaje: el proceso integra los pasos que incluyen "insertar el collar, las terminales de enrollamiento, la instalación del núcleo de goma, la instalación del tubo de cobre y la aplicación de la chaqueta". Equipado con Mitsubishi PLC, sensores Keyence y sistemas de inspección de visión, la línea de producción automatiza todo el flujo de trabajo en 12 estaciones, desde la carga manual hasta la descarga del producto terminado. Los parámetros clave (p. Ej., Profundidad de enjuague terminal, posición de ensamblaje del núcleo de goma) se inspeccionan con una precisión de ± 0.02 mm.
Fakra Integrated Automatic Machine: Continuidad perfecta de todos los procesos
Para cumplir con los requisitos de alta consistencia de los cables Fakra RF, nuestra máquina automática integrada permite una producción perfecta en todo el proceso:
"Desmontaje de la vaina externa → Cepillado de trenza → Barrio de trenza → Corte de aluminio de aluminio → Desmontaje de aluminio de aluminio → Instalación de collar → Prime terminal → Instalación de núcleo de goma → Instalación de tubos de cobre → Aplicación de la chaqueta".
Al utilizar la detección de coaxialidad CCD y el control de precisión del conductor externo, la línea de producción garantiza que la fluctuación de rendimiento de RF de los cables de transferencia de datos de alta velocidad permanezca dentro de 0.5 dB, lo que satisface perfectamente los requisitos de estabilidad de la señal para aplicaciones de alta frecuencia como GPS automotriz y Bluetooth.
H-MTD Máquina automática integrada: fabricación de precisión de productos de alto ancho de banda
Para cables de datos de alta velocidad como el H-MTD (que admite 28 Gbps), nuestra línea de producción dedicada se centra en todo el proceso:
"Desmontaje de la vaina externa → Anillo de escudo → trenza plegable (para eliminar la lámina de aluminio interno) → Primía terminal + Inspección CCD → Escudo externo Prime → Asamblea de vivienda → Inspección de concentricidad ".
La línea de producción logra una capacidad de 220 piezas por hora y puede alcanzar 2,200 piezas por día (turno único). Estaciones de trabajo dedicadas (p. Ej., Detección/ajuste del ángulo del núcleo, inspección visual de enjuague) aseguran la integridad de la señal (SI) y la compatibilidad electromagnética (EMC) durante la transmisión de datos de alta velocidad.
Capacidades de laboratorio: verificación integral de pruebas básicas a análisis de fallas
Si sus proyectos preinstalados requieren cables de datos de alta velocidad para soportar entornos extremos y uso a largo plazo, nuestro sistema de pruebas emplea unmodelo de doble vía—En Factory Rapid Testing + Certification de terceros: para proporcionar garantía de calidad rastreable:
Prueba de rutina de Factory: Verificación rápida del rendimiento básico
En nuestro laboratorio interno, tenemos capacidades de prueba equipadas que incluyen un resumen 2D, una cortadora, una máquina de prueba de tracción, un probador de fuerza de inserción y un analizador de redes. Estas herramientas cubren:
1.
Precisión dimensional de cables HSD (por ejemplo, altura de enjuague terminal, ángulo de pliegue del blindaje);
2.
Propiedades mecánicas (por ejemplo, vida útil del ciclo de inserción, fuerza de extracción);
3.
Rendimiento de alta frecuencia (por ejemplo, pérdida de inserción, pérdida de retorno).
Laboratorios de terceros: respaldo de confiabilidad de grado automotriz
Para verificaciones críticas (confiabilidad eléctrica, ambiental y mecánica), colaboramos estrechamente con laboratorios de terceros (p. Ej., Tüv, SGS) para realizar pruebas extremas que prioriza:
Confiabilidad ambiental:
Pruebas de ciclo de alta temperatura ({{1 1}}}}) de baja temperatura (-40 grados), ciclo de humedad de temperatura (95% Rh @ 85 grados), pruebas de pulverización de sal y pruebas impermeables (IP67), lo que afirma los cables HSD de HSD entrega en las regiones costeras y frías.
Confiabilidad mecánica:
Pruebas de vibración 2T/4T (que cumplen con ISO 16750-3) y pruebas ambientales de tres competencias (temperatura + vibración + humedad), simulando tensiones mecánicas sobre el ciclo de vida de 15 años de un vehículo.
Análisis de fallas:
Usando la microscopía electrónica de barrido (SEM) y las pruebas de espesor de película XRF, identificamos los puntos de falla potenciales (por ejemplo, oxidación del conductor, fractura de escudo) en cables de datos de alta velocidad, lo que proporciona el soporte de datos para su optimización de diseño.
Establecer las bases de sus vehículos inteligentes con experiencia en fabricación
Como socio a largo plazo, no solo proporcionamos productos como cables de datos de alta velocidad, sino que también ofrecemos el valor combinado de "experiencia de fabricación + compromiso de calidad + respuesta flexible", lo que impulsa a sus vehículos para sobresalir en el panorama competitivo de "inteligencia, seguridad y confiabilidad".
Contáctenos ahora para desbloquear su solución de cable de datos de alta velocidad personalizada: al comienzo con un solo cable, construimos la base de conectividad para la próxima generación de automóviles inteligentes.
Somos fabricantes y proveedores profesionales de cable de datos de alta velocidad en China, especializados para proporcionar un servicio personalizado de alta calidad. Le damos la bienvenida calurosamente al cable al por mayor de datos de alta velocidad baratos para la venta aquí y obtenga una lista de nuestra fábrica. Para consulta de precios, contáctenos.
